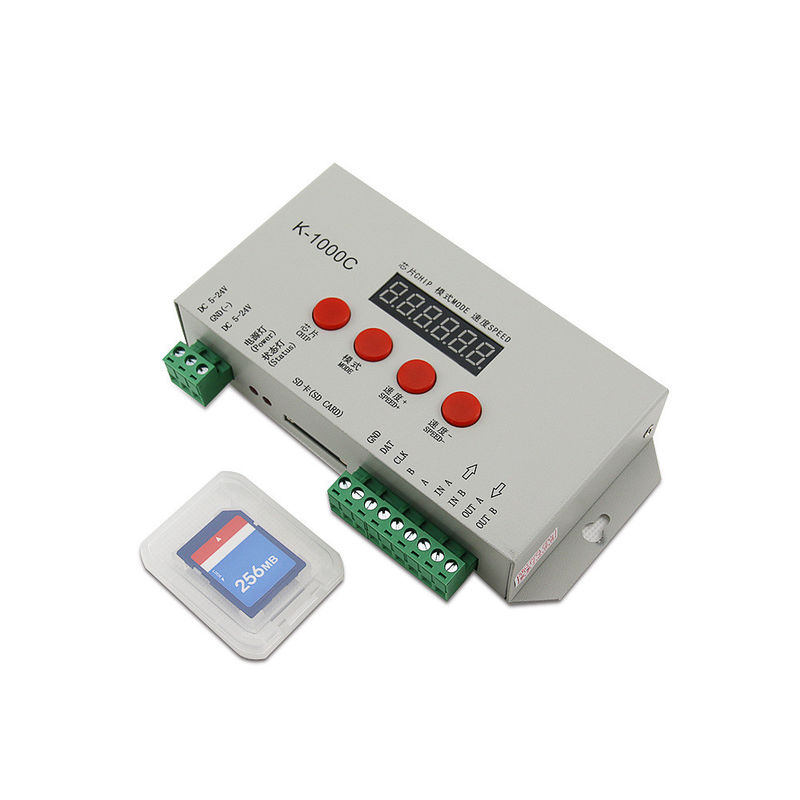

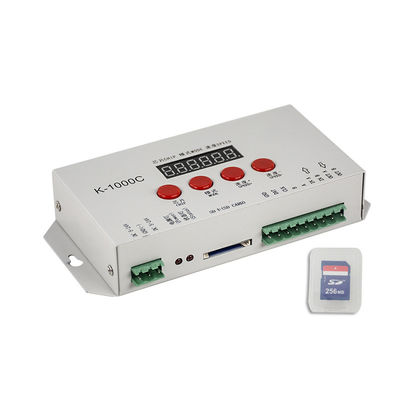

Luz de tira da C.C. 5V 24V WS2812B WS2811 de For do controlador de fita do pixel do diodo emissor de luz de K1000C

1. Este cartão de K-1000c sd conduziu o controlador 2048 que os pixéis são evolução de nosso controlador clássico do cartão de T-1000s sd.

2. Adicione uma exposição que os clientes preferem mais.

3. Melhore as funções que suportam a lâmpada da carga são 4 pixéis dos canais (RGBW), aumentaram 485 TTL e a saída do sinal de 485 diferenciais (DMX).

4. A microplaqueta do apoio do controlador pode travar o apoio IC no software, ou não travar o apoio IC no software, para selecionar o apoio IC através do botão de CHIP do controlador, mais flexível e conveniente.
5. vem com um cartão de 256MB SD incluiu. Este cartão do apoio 2GB sd da versão que os velhos não poderiam.

6. Para a iluminação IC de DMX, o controlador vem com escreve a função do endereço; Além, com uso 2016 de LedEdit-K V3.26 ou uma edição mais atrasada pode fazer uma chave escrever o ajuste da função do endereço.

7. K-1000C (versão promovida de T-1000S), controlador do pixel do diodo emissor de luz do cartão do SD; off-line; Saída do sinal de SPI; 2048 pixéis controlados vêm com os efeitos do teste eram como segue: 1 salto vermelho, verde, azul e preto; 2 vermelhos, inclinações verdes, azuis e pretos; 3 vermelhos, verdes, azuis e vão.

Nota: Para copiar arquivos ao cartão do SD, você deve primeiramente formatar ao cartão do SD. O cartão do SD deve ser formatado como o formato do “FAT”

Controlador Introduction de T-1000C
controle da escala cinzenta do nível 1,32 level-65536, processamento da correção da gama do software.
2, ponto do apoio o vário, a linha e as fontes luminosas de superfície, apoiam várias regras, processamento dado forma.
3, única saída portuária do controlador, podem tomar 1024 luzes.
4, controle autônomo síncrono da cascata múltipla, índice do playback armazenado no cartão do SD.
5, as lojas de T-1000C até 16 arquivos, apenas copiam arquivos múltiplos ao cartão do SD em ordem.
6, os efeitos armazenados no cartão do SD devem ser nomeados em ordem: 00_1.led, 01_1.led, 02_1.led.
7, compatível com único e fio dobro CI, ao conectar um único fio IC ao dispositivo elétrico, não há nenhuma necessidade de conectar a linha do pulso de disparo de CLK.
Nota:

1. Quando o porto de K-1000S é carregado com as 512 lâmpadas, a velocidade do playback é até 30 fps, quando o porto é carregado com mais de 512/1024 das lâmpadas, a taxa de quadros diminui automaticamente com o número de lâmpadas.

2. Para os CI que controlam 32 níveis de cinza, a taxa de quadros é até 30 fps quando o porto individual é controlado com menos de 1024. A taxa de quadros pode ser 30 fps para um único porto com os menos de 512 pixéis para 256 um grayscale nivelado IC.

Prendendo opções
1. o controlador de T-1000C pode ser usado em cascatas múltiplas;
2. o T-1000C é uma única saída portuária e pode tomar pixéis de até 1024/2048 de ponto;
3. Ao controlar um único fio IC simplesmente para conectar correspondentemente o DAT e a terra do controlador ao DAT e a terra do luminaire. Ao controlar um dois-fio IC é suficiente conectar o DAT.CLK e a terra do controlador ao DAT, ao CLK e à terra do luminaire. 4.
4. Ao usar um sinal diferencial (sinal 485), os sinais de saída A e B do controlador são conectados à linha de sinal A (DAT+) e à linha de sinal B (DAT-) do luminaire respectivamente.
5. Quando a tensão exigida pelo controlador for a mesma que a tensão exigida pelo luminaire. O controlador e o luminaire podem ser conectados diretamente à mesma fonte de alimentação. Quando a tensão exigida pelo controlador e o luminaire são diferentes, o luminaire e o controlador podem cada um ser postos por uma fonte de alimentação separada.

Características do produto

Nota:

1. K-1000C (versão promovida de T-1000S), controlador do pixel do diodo emissor de luz do cartão do SD; off-line; Saída do sinal de SPI; 2048 pixéis controlaram 512 luzes, a velocidade do playback de até 30 quadros/segundo, as mais de 512 luzes portuárias, a taxa de quadros com o aumento no número de luzes reduzidas automaticamente.

2.Strong recomendam-no conectar a quantidade conduzida das luzes do pixel não mais de 1024 pixéis pelo controlador do pixel de T1000s.

3. A edição especial, quando você faz a exibição de vídeo do diodo emissor de luz, recomenda a quantidade conduzida dos pixéis não mais de 512 pixéis.

Compatível com vasta gama de chipset endereçáveis do diodo emissor de luz:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
